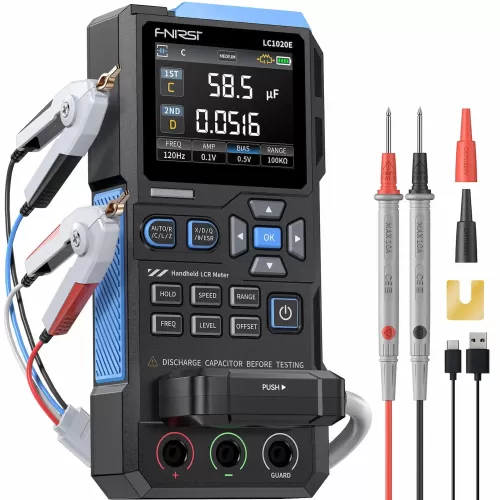

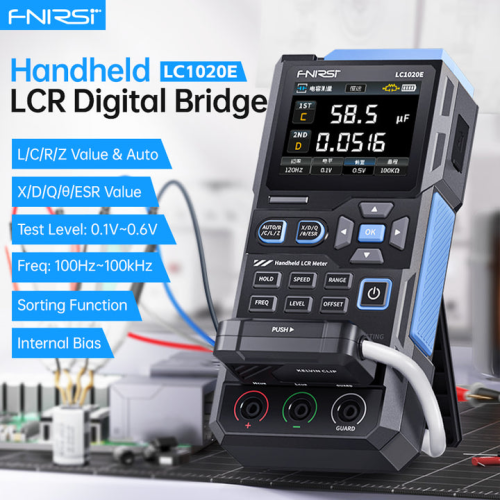

FNIRSI® LC1020E Yüksek Hassasiyetli Elde Taşınabilir Dijital Köprü LCR ESR Test Cihazı

FNIRSI® LC1020E, elektronik bileşenlerin L/C/R/ESR ölçümleri için tasarlanmış yüksek hassasiyetli el tipi LCR metredir. 2,8 inç renkli TFT ekranı, geniş ölçüm parametre desteği ve otomatik bileşen tanıma özelliğiyle mühendisler, teknisyenler ve elektronik hobiciler için ideal bir test cihazıdır. Kompakt, pille çalışan yapısı sayesinde laboratuvar, üretim hattı veya saha çalışmalarında kolayca kullanılabilir.

Öne Çıkan Özellikler

• Yüksek Hassasiyetli Ölçüm: 4,5 haneli çözünürlükle ±%0,05’e kadar doğruluk sağlar.

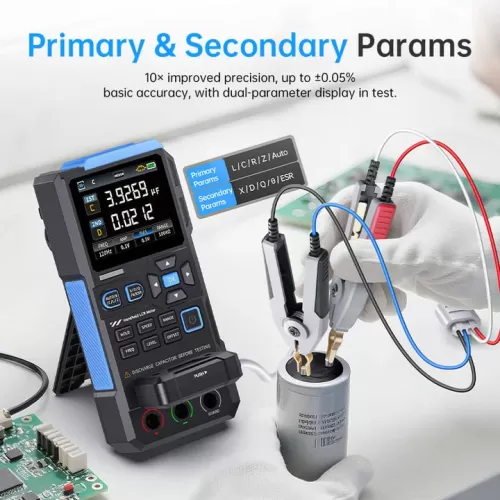

• Geniş Parametre Desteği: Otomatik mod geçişiyle L/C/R/Z değerlerini ölçer, X/D/Q/θ/ESR parametrelerini görüntüler.
• Akıllı Otomatik Bileşen Tanımlama: R/L/C bileşenlerini otomatik algılar ve modları kendiliğinden değiştirir.
• Çoklu Frekans ve Test Voltajı: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz frekanslarını ve 0,1V, 0,3V, 0,6V RMS test seviyelerini destekler.
• Sıralama ve Karşılaştırma Fonksiyonu: Nominal değer-tolerans aralığı (%0,1–99,9) belirleyerek hızlı geçme/kalma testi sağlar.

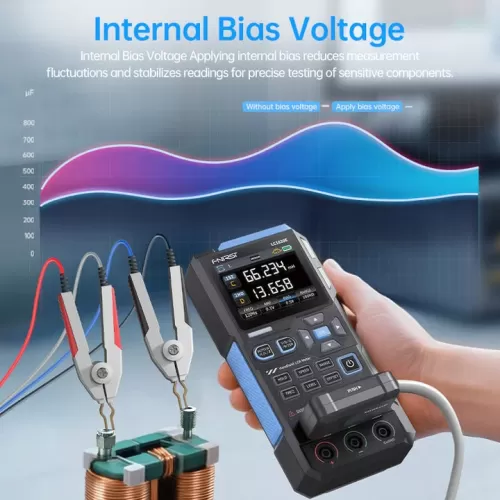

• Dahili Önyargı Gerilimi: Okuma kararlılığını artırır ve hassas bileşenlerde doğruluğu yükseltir.
• Çift Test Portu: 3 terminalli ve 5 terminalli (4 kablolu Kelvin) yapı ile maksimum doğruluk.
• 2.8” TFT Ekran: Ana ve ikincil parametreleri aynı anda net biçimde gösterir.
• Açık ve Kısa Kalibrasyon: Kalibrasyon fonksiyonlarıyla sistem hatalarını ortadan kaldırır.
• Veri Tutma ve Kayıt: Ölçüm sonuçlarını kaydeder, geçme/kalma istatistiklerini gösterir.
• Şarj Edilebilir Batarya: 3.7V 3000mAh pil ile uzun süreli kablosuz kullanım.

Teknik Özellikler

• Model: LC1020E
• Ekran: 2,8 inç TFT LCD
• Test Frekansları: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz
• Temel Doğruluk: ±%0,3
• Ölçüm Parametreleri: L, C, R, Z (ana); X, D, Q, θ, ESR (ikincil)
• Ölçüm Aralıkları:
  • L: 0 – 100H
  • C: 0 – 100mF
  • R: 0 – 10MΩ
• İçsel Önyargı: 0V, 0.5V
• Test Seviyeleri: 0.1V / 0.3V / 0.6V
• Kalibrasyon: Açık devre ve kısa devre kalibrasyonu
• Test Terminali: 3 Terminalli & 5 Terminalli (4-Kablolu Kelvin)
• Çıkış Empedansı: 100Ω
• İletişim Arayüzü: USB Type-C (sanal seri port)
• Batarya: 3.7V 3000mAh lityum pil
• Ek Ayarlar: Dil, ekran parlaklığı, ses, otomatik kapanma, kalibrasyon, sistem bilgileri

Ölçüm Doğrulukları

Kapasitans (C): 1pF – 100mF arasında %0,3’e kadar doğruluk
Endüktans (L): 1uH – 100H arasında %0,3’e kadar doğruluk
Direnç (R): 10mΩ – 10MΩ arasında %0,2’ye kadar doğruluk

Not: Ölçümler 20°C ±2°C ve %80’in altında nem koşullarında önerilir. Testten önce cihazın 30 dakika ön ısınması tavsiye edilir.

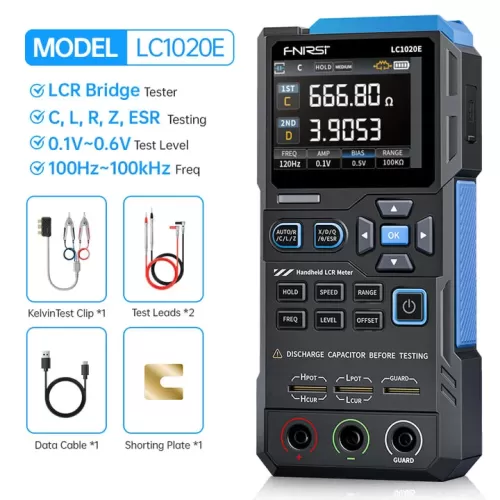

Paket İçeriği

• 1 × LC1020E LCR Ölçer
• 1 × USB Veri Kablosu
• 1 × Kısa Devre Plakası
• 1 × Kelvin Test Klipsi
• 1 × Test Uç Seti (Kırmızı + Siyah)
• 1 × Kullanım Kılavuzu

FNIRSI® LC1020E, yüksek doğruluk, otomatik tanıma ve çoklu ölçüm modlarıyla profesyonel elektronik testlerinde en verimli taşınabilir çözümlerden biridir.
